靜止同步調相機解決方案
概述
靜止同步調相機基于成熟鏈?zhǔn)阶兞髌髌脚_部署構網型控制技術，硬件架構成熟，控制保護系統完善。通過構網型技術、變流器短時過載技術和超容儲能技術得到與調相機相同或更優的外特性。該系列產品涵蓋3.3kV、6.0kV、10kV、35kV等多個電壓等級，可實現短路容量提升、慣量支撐、暫態過電壓抑制，為客戶提供全面的系統級解決方案。
特點
高過載能力
過載能力靈活定制，支持3.5倍以上，電網支撐力強
純電壓源特性
輸出為純電壓源特性，電壓波動/電網故障時可實現無功電流瞬時自然響應
寬頻抑制能力
全頻段無振蕩風險，具備基于阻抗重塑的振蕩抑制能力，可實現自適應阻尼控制
強構網能力
電網頻率變化時可主動提供20%額定容量以上的短時有功功率支撐，不低于土60°寬相角躍變耐受能力，弱電網（SCR低至1.1）穩定運行能力
價值
增強電網強度
提高系統接入點的等效短路容量，提升系統強度，進一步釋放新能源接入潛能，提高運行穩定性。
提高頻率穩定性
當電網頻率發生變化時可為系統提供短時有功功率與慣量支撐，減小頻率波動，有效提高系統頻率穩定性。
提高電壓穩定性
當電壓發生波動時，靜止同步調相機的電壓源特性可快速響應，提供瞬時無功功率支撐，有效提高系統電壓穩定性。
案例

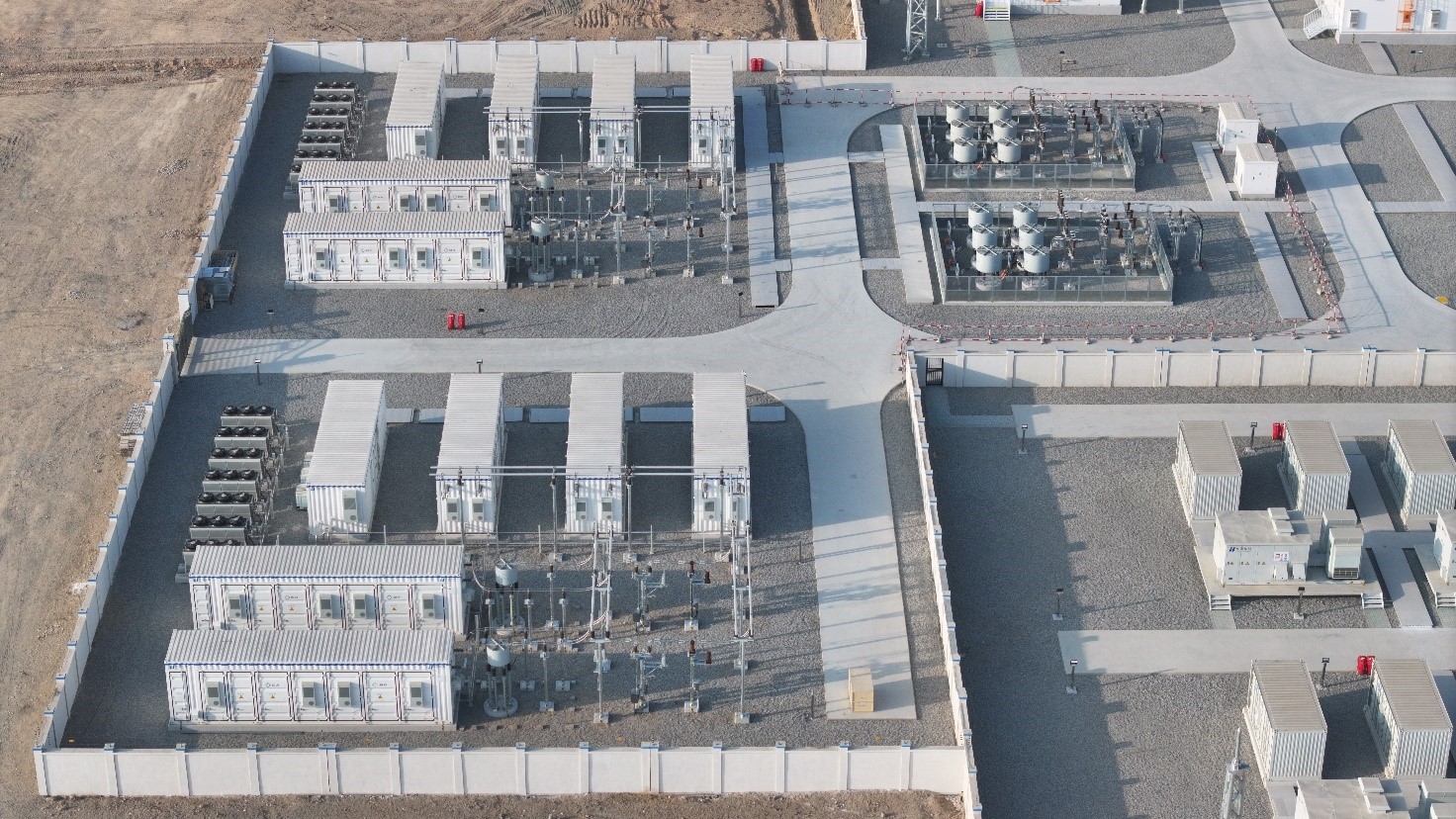

華能新疆吐魯番風電場靜止同步調相機項目
華能新疆公司吐魯番風電公司吐魯番市100萬千瓦風電項目為自治區年度重點項目及華能集團“一號工程”。由于短路容量不足，安裝了2臺由四方股份提供的容量為±50Mvar的35kV靜止同步調相機，可有效解決短路比過低問題，提高新能源場站送出能力。
